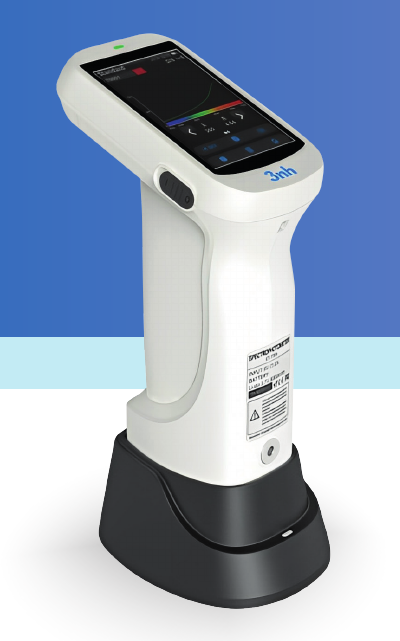

ST-700d Plus
Спектрофотометры d/8
Базовый прибор в серии ST.
Спектрофотометры серии ST созданы для применения в области контроля качества с целью получения стабильных цветовых характеристик продукции и достижения объективности в управлении цветом. В приборах используется геометрия измерения d/8° и полная двухлучевая оптическая схема. Разрешение спектрофотометров в видимом диапазоне составляет менее 10 нм.
Документы
Спектрофотометр ST-700d Plus
Размер:
1.0 Mб
Технические характеристики
| Модель | ST-700d Plus |
| Оптическая геометрия измерения | d/8° (диффузное освещение, измерение отражения под углом 8 градусов от нормали) |
| Общая характеристика | Можно выбрать один из двух вариантов размера апертуры. Современный, точный колориметрический прибор для всех отраслей промышленности. |
| Диаметр интегрирующей сферы | 40mm |
| Источник излучения | Светодиодный источник полного видимого спектра с дополнительным УФ светодиодом. |
| Спектральный анализатор | Плоская дифракционная решётка |
| Оптический сенсор | Кремниевая фотодиодная матрица увеличенной площади (40 столбцов с фотоэлементами в два ряда) |
| Волновой диапазон | 360~780nm |
| Меж волновой интервал | 10nm |
| Фотометрический диапазон | 0-200% |
| Апертура измерения (пятно измерения/размер апертуры) | Одна, по выбору клиента: MAV: 10mm；SAV: 5mm |
| Режимы измерения зеркального компонента | SCI (с включением) & SCE (с исключением) |
| Цветовые пространства | CIE LAB, XYZ, Yxy, LCh, CIE LUV, s-RGB, βxy, Munsell(C/2) |
| Формулы цветового различия | ΔE*ab, ΔE*uv, ΔE*94, ΔE*cmc(2:1), ΔE*cmc(1:1), ΔE*00 |
| Другие цветовые индексы | Белизна по стандартам WI(ASTM E313，CIE/ISO, AATCC, Hunter), Желтизна по стандартам YI(ASTM D1925，ASTM 313), Staining Fastness (Закрашиваемость смежного материала), Color Fastness (устойчивость окраски), Color Strength (Красящая сила), Opacity (Непрозрачно |
| Стандартный колориметрический наблюдатель | 2°/10° |
| Стандартные излучения | D65, A, C, D50, F2(CWF), F7(DLF), F10(TPL5), F11(TL84), F12(TL83/U30) |
| Отображаемые данные на дисплее прибора | Спектр отражения/Цветовые координаты, Координаты цветности, Цветовые различия в цифровом/графическом виде, PASS/FAIL результат, Словесный комментарий цветового отклонения. |
| Время измерения | Около 1.5 сек (В двух режимах SCI & SCE около 3.2сек) |
| Повторяемость | По коэффициентам отражения в режиме MAV/SCI: стандартное отклонение менее 0.2 % в интервале от 400 nm до 700 nm. По цветовым координатам в режиме MAV/SCI: менее ΔE*ab 0.04 (При измерении белого калибровочного эталона 30 раз с интервалом 5 сек.) |
| Межприборная согласованность | MAV/SCI, менее ΔE*ab 0.2 (Среднее по 12 цветным керамическим плиткам BCRA Series II color tiles) |
| Режимы измерения | Однократный, с усреднением (от 2 до 99 раз) |
| Метод позиционирования | Встроенная видеокамера, пятка прицеливания с перекрестьем. |
| Габариты | L*W*H=129X76X217mm |
| Вес | Около 600g |
| Аккумулятор | Литий-ионный, на 6000 измерений в течение 8 часов |
| Срок службы источника прибора | 5 лет, более 3 млн. измерений |
| Дисплей | Сенсорный, цветной 3.5-inch TFT color LCD |
| Подключение к компьютеру | USB |
| Память | На 500 эталонов, и 20000 образцов |
| Язык интерфейса | Китайский, русский, английский |
| Условия эксплуатации | 0~40℃, 0~85%RH (не конденсирующаяся), высота над уровнем моря < 2000 m |
| Условия хранения | -20~50℃, 0~85%RH (не конденсирующаяся) |
| Стандартная комплектация | Блок питания, руководство пользователя, USB кабель, белый и черный калибровочные эталоны, зеленый проверочный эталон, программа GetSpectrum, ремешок на запастье |
| Опциональные принадлежности | Микропринтер, комплект для измерения порошков. |
| Примечание | Спецификация может быть изменена без предупреждения. |
